PS-6TL-800

 51 500.00 *

Udźwig: 700kg
Zastosowanie: Symulatory z pełnymi kabinami i średnią masą
Heave: – 0.18 m, 0.22 m, 0.5G
Pitch: -23.6°, 21.8°, 45°/s, 600°/s2
Roll: -24.5°, 24.5°, 40°/s, 550°/s2
Yaw: -37.0°, 37.0° , 65°/s, 800°/s2
Surge: – 0.37, 0.35 m, 680mm/s, 7 m/s2
Sway: – 0.33, 0.33 m, 770mm/s, 7 m/s2
Waga: 750kg

Opis

SERIA PROFESJONALNA

PS-6TL-800

€ 51 500.00*

*cena nie zawiera podatku VAT i opłat celnych

ZAPYTAJ O PRODUKTZAPYTAJ O PRODUKT

CHARAKTERYSTYKA PRODUKTU

6

ARCHITEKTURA

800

GROSS MOVING LOAD

350

ACTUATOR STROKE

750

WAGA

GŁÓWNE ZALETY

Precyzja w powtarzalności ruchu

Wysoka zdolność generowania wibracji i niesamowita powtarzalność ruchów

Kompaktowa konstrukcja

Kompaktowe rozmiary oraz niska waga

Bezpieczeństwo

Niezawodna i bezpieczna konstrukcja odporna na awarie elektryczne

Dedykowane oprogramowanie

Zarządzanie platformą ruchu przy użyciu wybranego SDK

Odporna na przeciążenia

Duża odporność na chwilowe przeciążenia wynikające z dynamicznej zmiany rozkładu masy

Najcichsze rozwiązanie na rynku

Niezwykle cicha i płynna praca

Technologia VR

Wszystkie nasze systemy ruchu są kompatybilne ze środowiskiem VR

Łatwy w transporcie

Idealne rozmiary umożliwiające międzynarodową wysyłkę

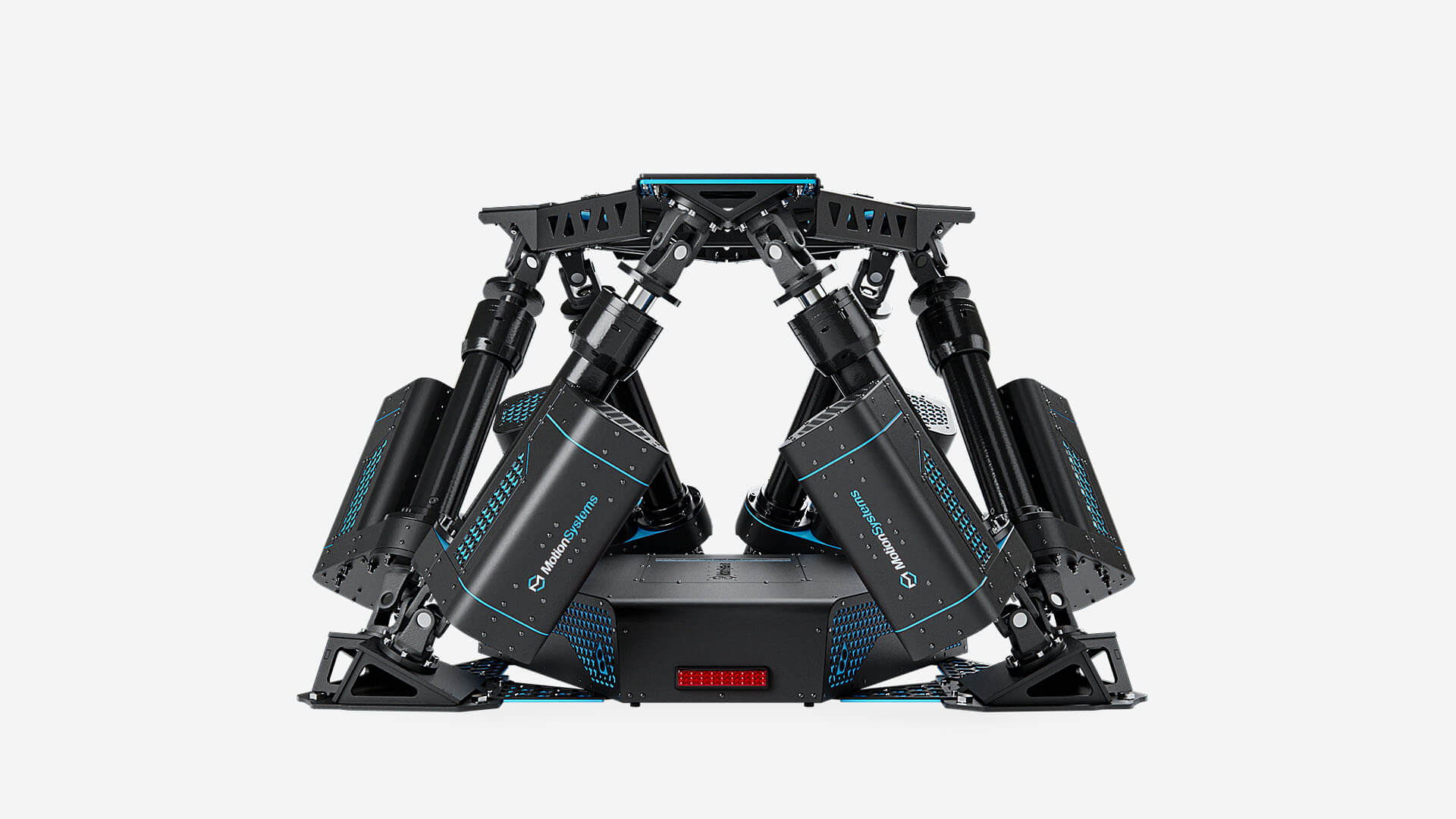

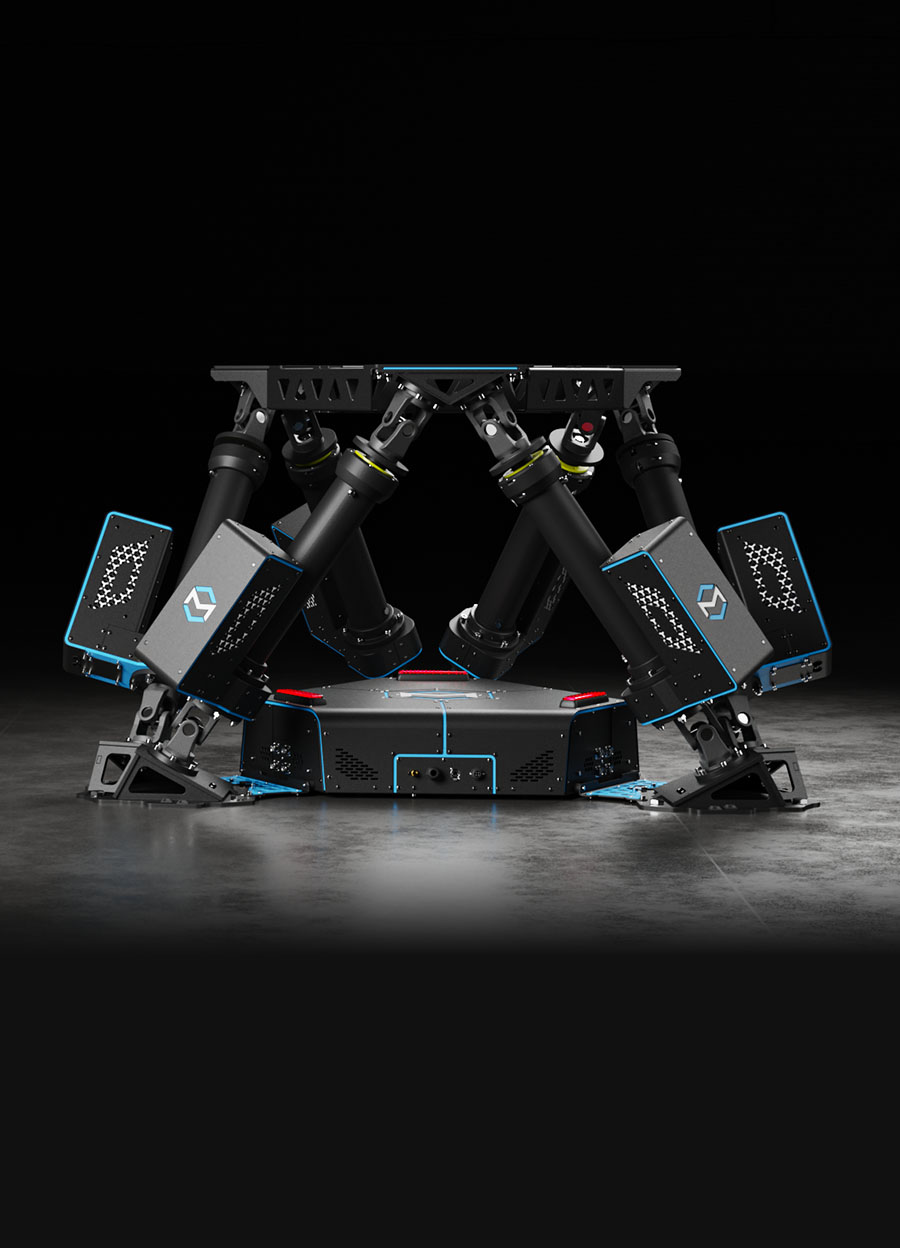

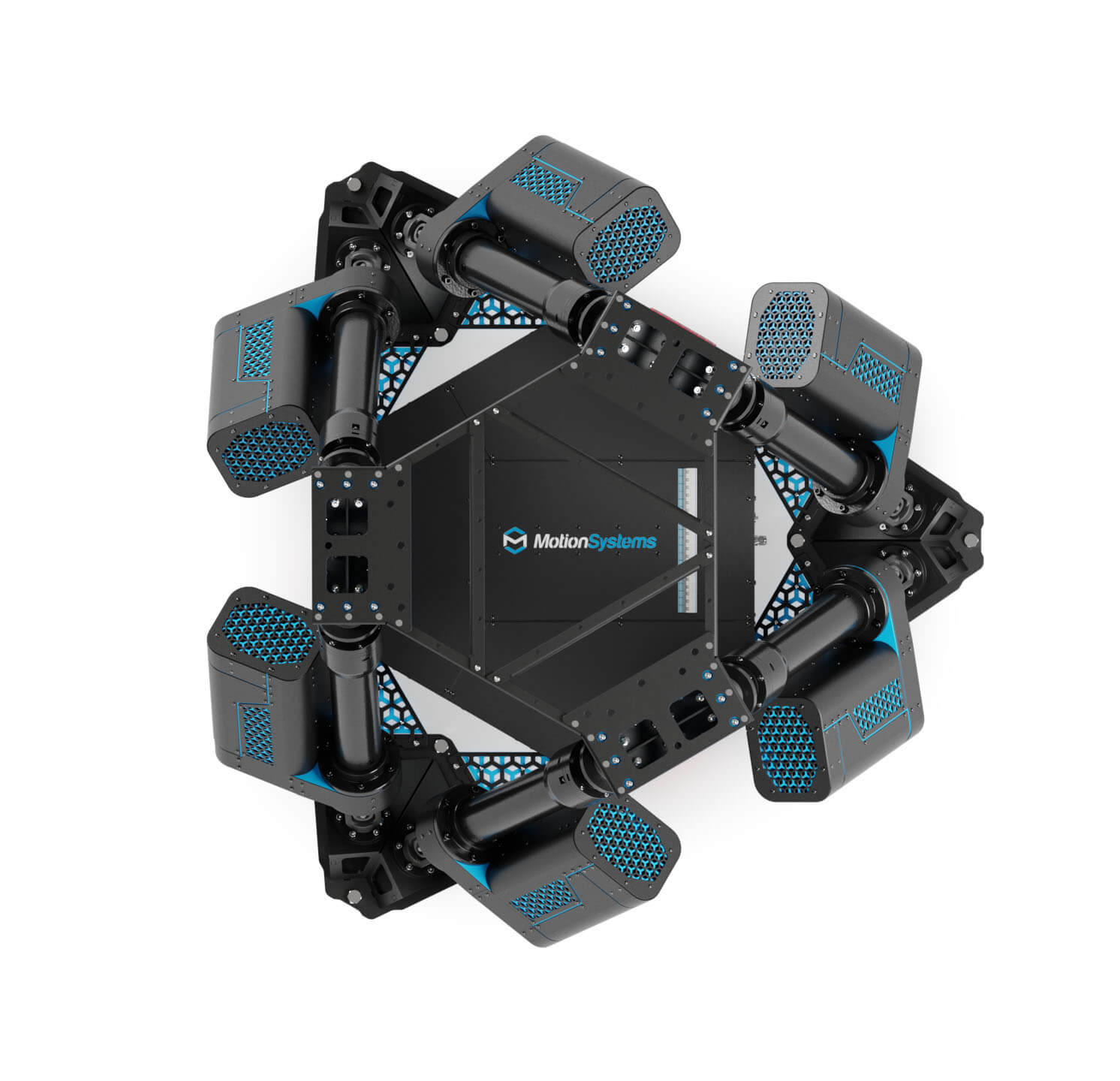

PLATFORMA RUCHU PS-6TL-800

System ruchu PS-6TL-800 to rodzaj platformy Stewart o nośności do 700 kg. Platforma ruchu została oparta na niezawodnej technologii siłowników liniowych o sześciu stopniach swobody, która umożliwia wykonanie w bardzo precyzyjny sposób trzech ruchów translacyjnych oraz trzech ruchów obrotowych wokół osi pionowej, podłużnej i bocznej.

DLA PROFESJONALISTÓW

Platforma 6 DoF przeznaczona jest do profesjonalnych i kompletnych rozwiązań. PS-6TL-800 z sukcesem wdrażana jest w projektach z zakresu szkolenia i profesjonalnego treningu, nauki i techniki lub symulacji pojazdów:

  • symulatory pojazdów wojskowych
  • symulatory lotnicze (samoloty, helikoptery)
  • symulatory pojazdów górniczych
  • symulatory statków morskich
  • symulatory służące do badań i testów naukowych/uniwersyteckich
  • symulatory pojazdów autonomicznych
  • testów w branży przemysłowej
ZAPYTAJ O PRODUKTZAPYTAJ O PRODUKT

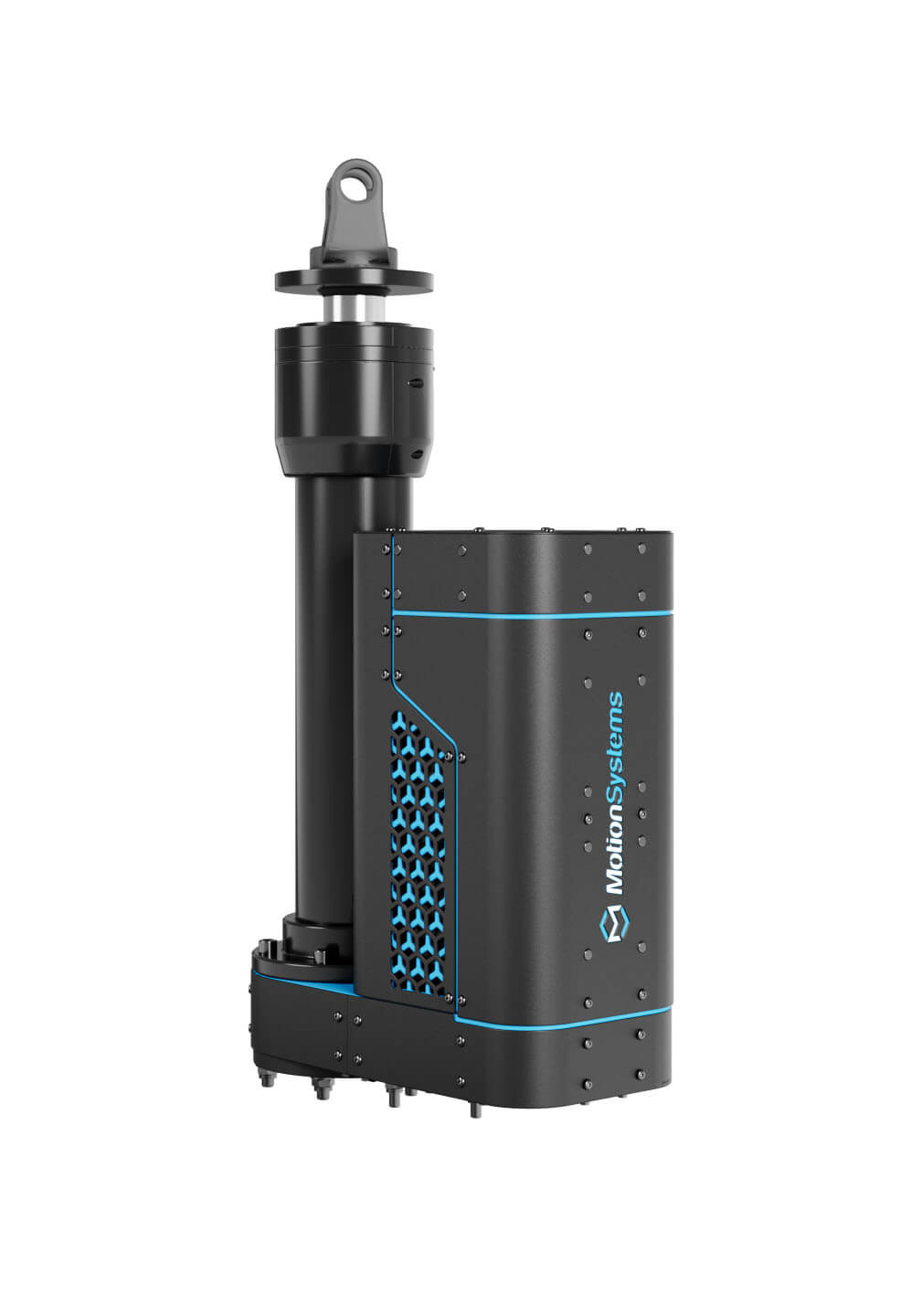

TECHNOLOGIA OPARTA NA SIŁOWNIKACH LINIOWYCH

Precyzyjny system ruchu 6DoF jest wysoce zoptymalizowany. Najważniejsze zalety PS-6TL-800 w oparciu o technologię siłowników liniowych:

  • wysoka nośność
  • precyzyjne pozycjonowanie
  • wysoka sztywność
  • zmniejszona wrażliwość na niektóre błędy
  • bardzo cicha praca
  • niewielkie rozmiary
  • łatwy montaż
  • niskie koszty eksploatacji
  • niskie koszty utrzymania
  • łatwa integracja z innymi systemami i sprzętem
  • bardziej precyzyjna niż silowniki hydrauliczne i pneumatczne
  • zwiększona elastyczność i opcje synchronizacji
ZAPYTAJ O PRODUKTZAPYTAJ O PRODUKT

SPECYFIKACJA OGÓLNA

Specyfikacja ruchu

ZAKRES RUCHU

SINGLE EXCURSION

PRĘDKOŚĆ

PRZYSPIESZENIE

Surge

SINGLE EXCURSION

- 0.37 m, 0.35 m

PRĘDKOŚĆ

0.68 m/s

PRZYSPIESZENIE

7 m/s²

Sway

SINGLE EXCURSION

- 0.33 m, 0.33 m

PRĘDKOŚĆ

0.75 m/s

PRZYSPIESZENIE

7 m/s²

Heave

SINGLE EXCURSION

- 0.18 m, 0.22 m

PRĘDKOŚĆ

0.4 m/s

PRZYSPIESZENIE

5 m/s²

Roll

SINGLE EXCURSION

-24.5°, 24.5°

PRĘDKOŚĆ

40°/s

PRZYSPIESZENIE

550°/s²

Pitch

SINGLE EXCURSION

-23.6°, 21.8°

PRĘDKOŚĆ

45°/s

PRZYSPIESZENIE

600°/s²

Yaw

SINGLE EXCURSION

-37.0°, 37.0°

PRĘDKOŚĆ

65°/s

PRZYSPIESZENIE

800°/s²

Udźwig

Waga produktu

750 kg | 1653 lb

Payload

720 kg | 1587 lb

Gross moving load

800 kg | 1544 lb

COG height above MPC*

* COG: CENTER OF GRAVITY – MPC: MOVING PLATFORM CENTROID

500 mm | 19.7 in

Momenty inercji

Ixx = 450 kg*m²

Iyy = 450 kg*m²

Izz = 450 kg*m²

Główne wymiary

Długość całkowita

2116 mm | 83.27 in

Szerokość całkowita

1898 mm | 74.73 in

Min wysokość

1066 mm | 41.95 in

Wymogi zasilania

Zasilanie

400 VAC 3-fazowe

Średnia moc pozorna

13 kVA

Prąd szczytowy (kVA)

27 kVA

Prąd Maksymalny (A)

23 A

Średnia moc - test warunków skrajnych (kW)

8.5 kW

Średnia moc - typowa gra (kW)

4 kW

Połączenie

USB | Ethernet

KARTA PRODUKTUKARTA PRODUKTU

DODATKI I AKCESORIA

ROZDZIELNIA

PS-SB400-P3

Rozdzielnica elektryczna PS-SB400-P3 jest zintegrowanym systemem zasilania i zabezpieczenia dla platform ruchu z serii profesjonalnej. Nowa generacja produktów PS-SB wyposażona jest w autorską elektronikę, wysokiej jakości systemy zabezpieczeń oraz dedykowane oprogramowanie wbudowane, które odpowiada za dystrybucję energii elektrycznej oraz pełni funkcję urządzenia zabezpieczającego i sterującego.

Produkt obsługuje system bezpieczeństwa, dedykowanego pilota i zapewnia bezawaryjne zasilanie dla napędów platformy, został również wyposażony w niezbędne zabezpieczenia obwodów prądu zmiennego i stałego. Dla wygody i ochrony użytkowników w komplecie dostarczamy dodatkową jednostkę zdalnego sterowania. Pozwala ona na uruchomienie, zaparkowanie oraz na natychmiastowe zatrzymanie platformy ruchowej w przypadku wystąpienia sytuacji awaryjnej.

€ 4500.00 (nie zawiera podatku VAT i opłat celnych)

ZAPYTAJ O PRODUKTZAPYTAJ O PRODUKT
PS-SB400

ELEKTROMAGNETYCZNE HAMULCE BEZPIECZEŃSTWA

Zestaw elektromagnetycznych hamulców bezpieczeństwa jest elementem zabezpieczającym, wbudowanym w nasze platformy ruchu. Produkt ten jest niezbędną częścią zestawu zasilającego systemy ruchu i umożliwia utrzymanie odpowiedniego poziomu SIL (poziom nienaruszalności bezpieczeństwa).

€ 1900.00 (nie zawiera podatku VAT i opłat celnych)

ZAPYTAJ O PRODUKTZAPYTAJ O PRODUKT

DODODATKI I AKCESORIA

ROZDZIELNIA

PS-SB400-P3

PS-SB400

Rozdzielnica elektryczna PS-SB400-P3 jest zintegrowanym systemem zasilania i zabezpieczenia dla platform ruchu z serii profesjonalnej. Nowa generacja produktów PS-SB wyposażona jest w autorską elektronikę, wysokiej jakości systemy zabezpieczeń oraz dedykowane oprogramowanie wbudowane, które odpowiada za dystrybucję energii elektrycznej oraz pełni funkcję urządzenia zabezpieczającego i sterującego.

Produkt obsługuje system bezpieczeństwa, dedykowanego pilota i zapewnia bezawaryjne zasilanie dla napędów platformy, został również wyposażony w niezbędne zabezpieczenia obwodów prądu zmiennego i stałego. Dla wygody i ochrony użytkowników w komplecie dostarczamy dodatkową jednostkę zdalnego sterowania. Pozwala ona na uruchomienie, zaparkowanie oraz na natychmiastowe zatrzymanie platformy ruchowej w przypadku wystąpienia sytuacji awaryjnej.

€ 4500.00 (nie zawiera podatku VAT i opłat celnych)

ZAPYTAJ O PRODUKTZAPYTAJ O PRODUKT

ELEKTROMAGNETYCZNE HAMULCE BEZPIECZEŃSTWA

Zestaw elektromagnetycznych hamulców bezpieczeństwa jest elementem zabezpieczającym, wbudowanym w nasze platformy ruchu. Produkt ten jest niezbędną częścią zestawu zasilającego systemy ruchu i umożliwia utrzymanie odpowiedniego poziomu SIL (poziom nienaruszalności bezpieczeństwa).

€ 1900.00 (nie zawiera podatku VAT i opłat celnych)

ZAPYTAJ O PRODUKTZAPYTAJ O PRODUKT

NASZE OPROGRAMOWANIE

ForceSeatPM jest integralną częścią zakupu wszystkich naszych systemów ruchu. Aplikacja ta pozwala na integrację platform ruchu z grami (lista wspieranych tytułów). Dodatkowe funkcjonalności ForceSeatPM to m.in. możliwość diagnostyki, monitorowania ruchu oraz kompensacji ruchów głowy podczas symulacji z użyciem okularów VR, dzięki wtyczce VR HeadWay. ForceSeatPM umożliwia połączenie z autorskimi aplikacjami za pomocą SDK – ForceSeatMI. Ponadto wszystkie nasze platformy ruchu działają z technologią VR, a ich oprogramowanie jest na bieżąco aktualizowane.

Połączenie swoich własnych aplikacji, obsługa platform ruchu na komputerach z Linux’em lub Raspberry jest możliwa dzięki SDK.

ForceSeatMI wspiera

  • Windows

ForceSeatDI wspiera

  • Windows
  • Raspberry Pi
  • Linux

SDK wspierają*

  • Unity
  • Unreal Engine
  • Matlab & Simulink
  • C/C++/C#
  • Python

*Wsparcie platform ruchu może zostać dodane jeżeli aplikacja UE4/Unity jest modyfikowalna.
