Opis
CHARAKTERYSTYKA PRODUKTU
3
ARCHITEKTURA
160
CAŁKOWITA DŁUGOŚĆ
71
CAŁKOWITA SZEROKOŚĆ
200
UDŹWIG
GŁÓWNE ZALETY
Łatwy w transporcie
Dedykowany system kół do transportu
Plug and Play
Gotowy do użycia w kilka minut
Modułowość i rekonfiguracja
Szybka integracja z zewnętrznym systemem symulacji ruchu
od 3 do 6 DOF
Dedykowane oprogramowanie
Dostarczany z pakietem do zarządzania oprogramowaniem i wtyczkami. Kompatybilny z oprogramowaniem symulacyjnym
Technologia VR
Pełna i natywna integracja sprzętu i oprogramowania z zestawem VR
Kompaktowa konstrukcja
Kompaktowe rozmiary oraz niska waga
Dodatki i Akcesoria
Szeroki wybór akcesoriów i dedykowanych manipulatorów
Szeroki zakres ruchu
Siłowniki liniowe o wysuwie do 75 mm
RCM-C420
RECONFIGURABLE COCKPIT MODULE
RCM-C420 (Reconfigurable Cockpit Module) to modułowy i rekonfigurowalny produkt szkoleniowy dedykowany do specjalnych zastosowań. RCM jest częścią urządzeń militarnych z serii MIL zaprojektowanych przez Motion Systems. Konstrukcja kokpitu oparta jest na wymaganiach urządzenia RVCT (Reconfigurable Virtual Collective Trainer), które zostało opracowane i opisane przez armię amerykańską. Dzięki zastosowaniu szeregu akcesoriów rozszerzających, w tym manipulatorów i dedykowanych urządzeń peryferyjnych, możliwe jest szybkie budowanie stanowisk funkcyjnych dla operatorów systemów naziemnych, morskich i statków powietrznych.
KOMPAKTOWA KONSTRUKCJA
Skrzynia RCM-C420 została zaprojektowana tak, aby cały zestaw mógł być wygodnie i bezpiecznie transportowany. Dodatkowo szerokość skrzyni została dopasowana do szerokości drzwi 90 cm, co znacznie ułatwia transport
ŁATWY W TRANSPORCIE
Dedykowany system kółek transportowych pozwala na szybką i bezpieczną zmianę miejsca szkolenia lub zmianę położenia modułów RCM w sali szkoleniowej.
SYMULACJA POJAZDÓW GĄSIENICOWYCH I KOŁOWYCH
RCM po raz pierwszy został wykorzystany przez Akademię Sił Lądowych we Wrocławiu. Wdrożenie produktu otworzyło nowe możliwości dla dowódców, instruktorów i szkoleniowców którzy aktualnie korzystają z aplikacji typu Battle Lab do szkolenia kadetów.
Mobilność i modułowość tego rozwiązania wraz z natywnym wsparciem VBS3, VBS4 oraz dynamicznymi systemami ruchu, pozwalają instruktorowi na szybką zmianę zestawu szkoleniowego i wykorzystanie go w symulacji pojazdów gąsienicowych i kołowych.
Dodatkowa konfiguracja 3 jednostek RCM daje możliwość szkolenia z wykorzystaniem różnych pojazdów lądowych. W połączeniu z komputerami w battle lab, moduł może być wykorzystywany w scenariuszach dedykowanych zarówno do treningu specjalistycznego jak i taktycznego.

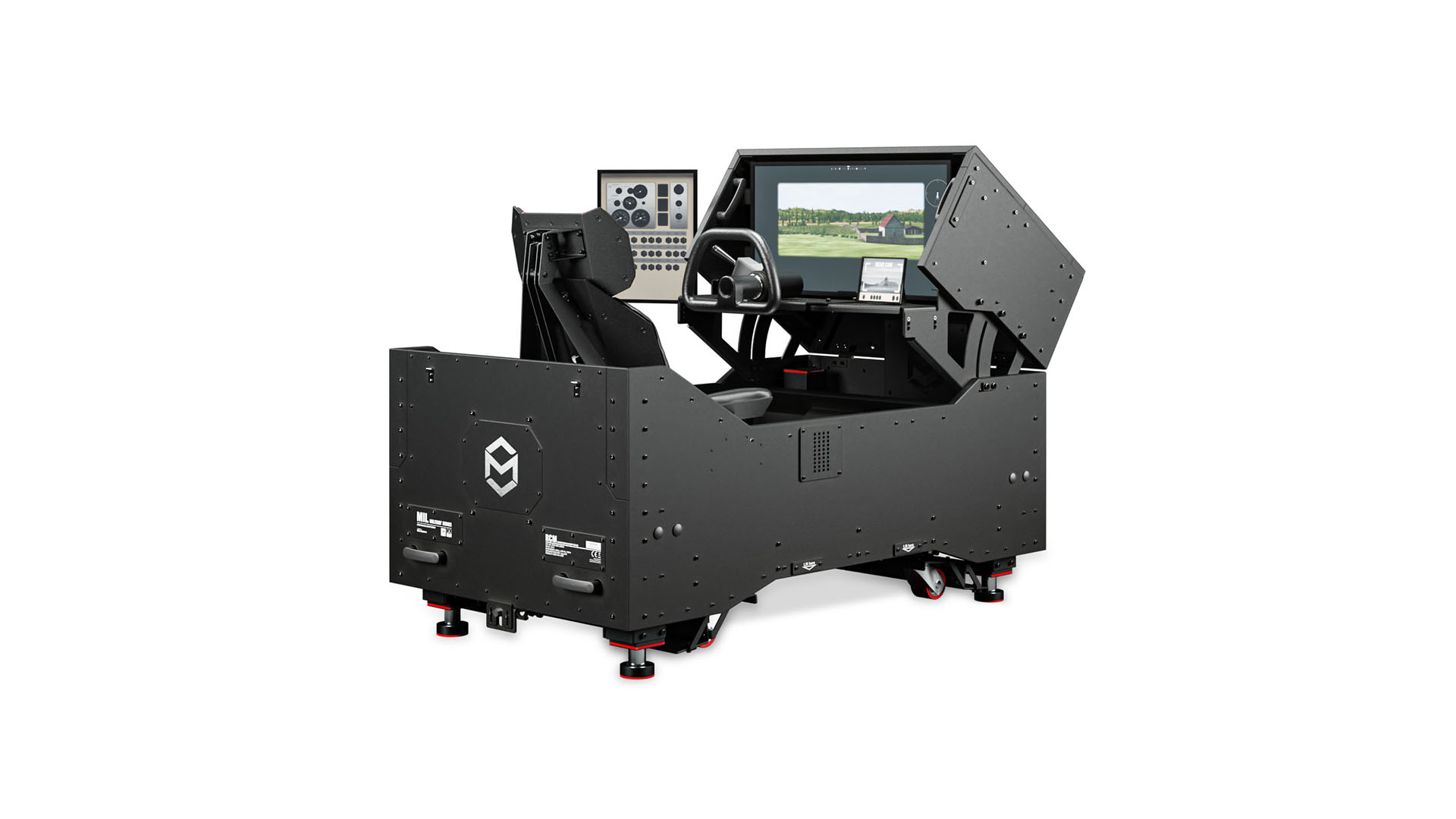

KIEROWCA
Użytkownik ma dostęp do panelu kierowcy, gdzie może zobaczyć informacje o lokalizacji pojazdu, prędkości, poziomie paliwa i stanie pojazdu. Kierowca może również skorzystać z funkcji nawigacji, aby znaleźć najlepszą trasę i ominąć przeszkody.

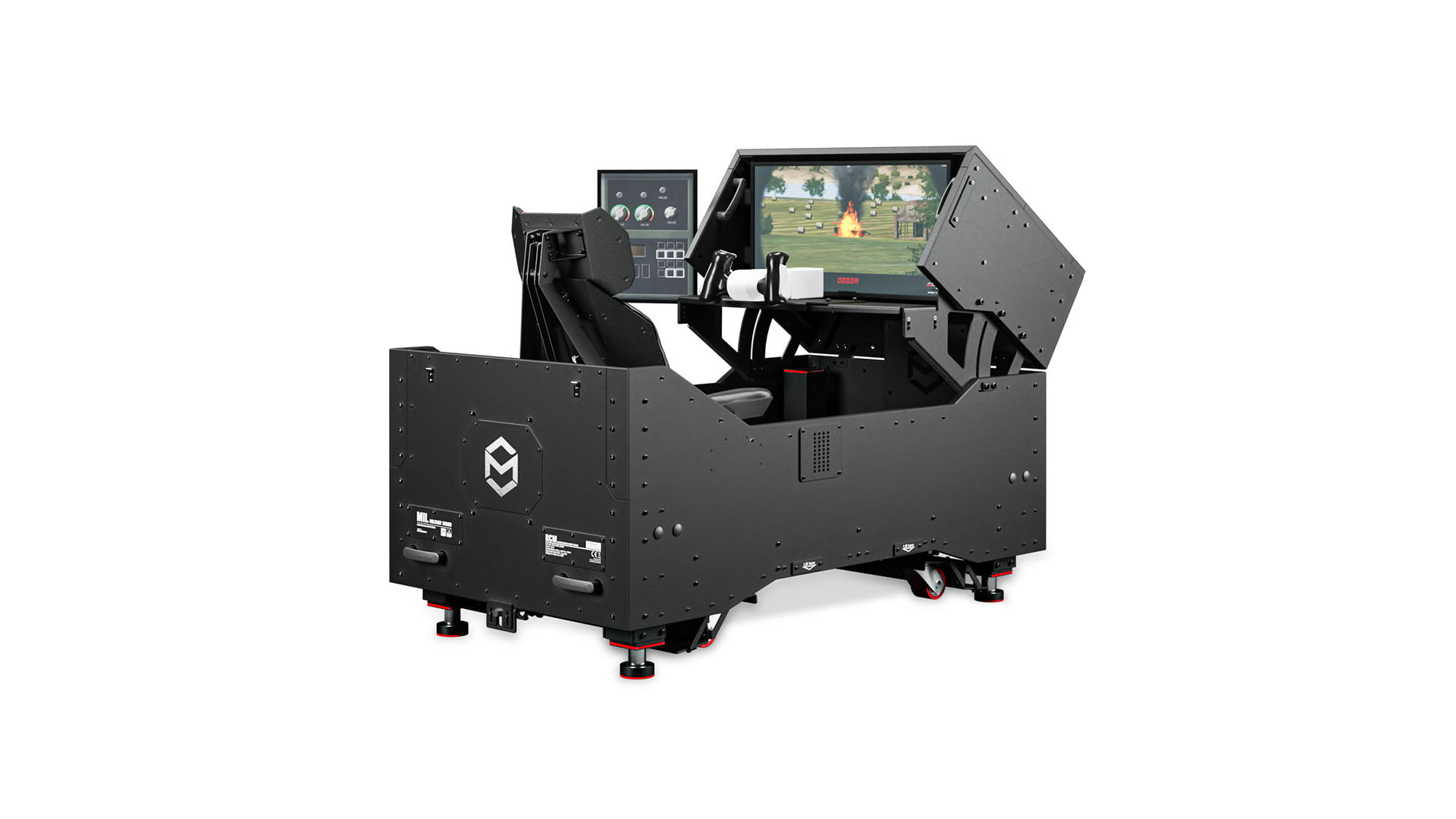

DZIAŁONOWY
Szkolony ma dostęp do panelu strzelca, gdzie widzi informacje o uzbrojeniu pojazdu, jego zasięgu i sposobie obsługi. Strzelec może również korzystać z systemu celowniczego, aby wykryć i obrać cel lub skoordynować ogień z innymi członkami zespołu.

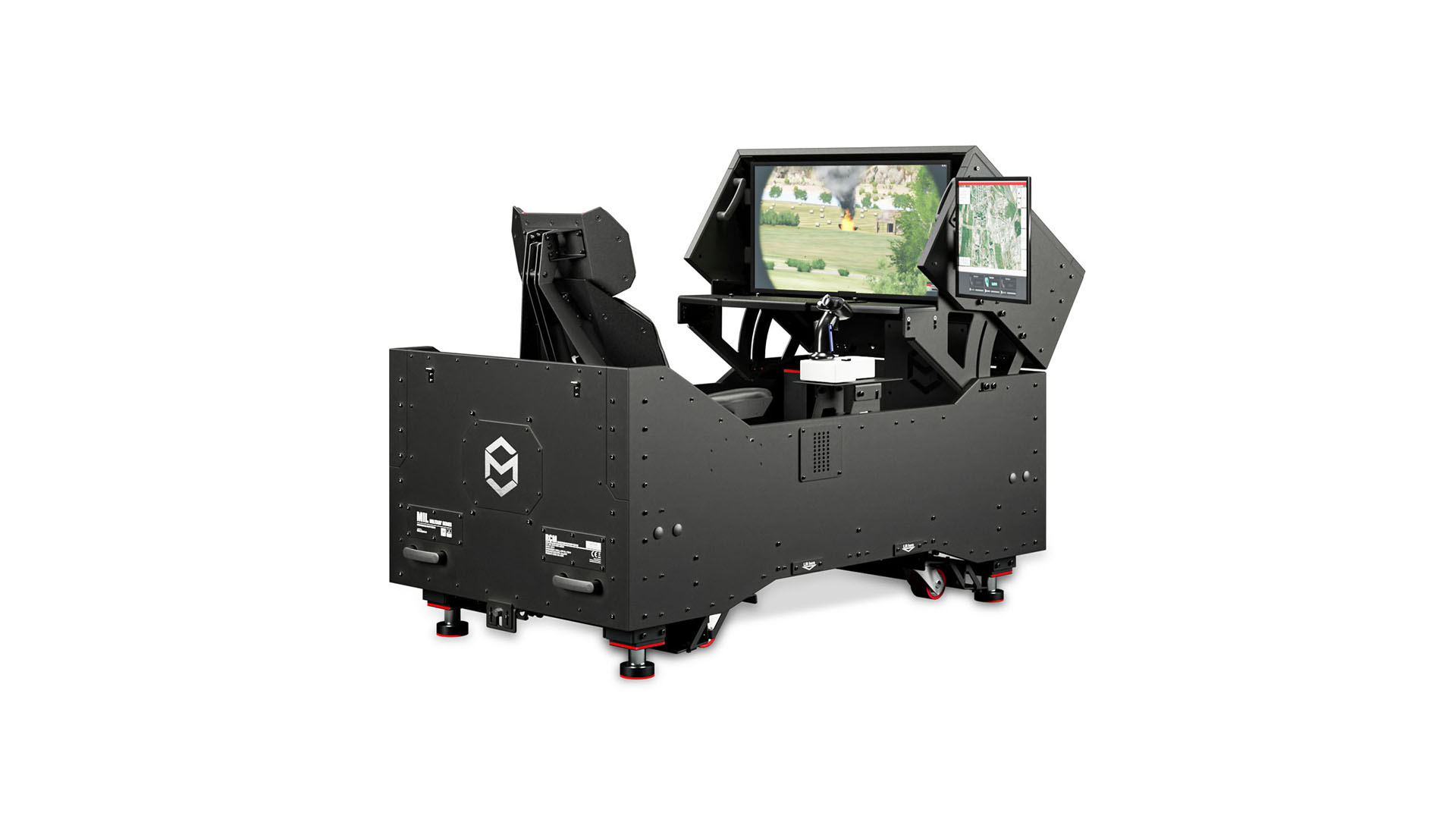

DOWÓDCA
Użytkownik ma dostęp do panelu dowódcy, gdzie widzi informacje o pozycji i statusie pojazdów oraz jednostek w zespole. Dowódca może również przydzielać zadania poszczególnym członkom zespołu oraz komunikować się z innymi jednostkami w celu wykonania rozkazów i meldunków.
DEDYKOWANE WTYCZKI DO VBS3 & VBS4
SYSTEM SZKOLENIOWY DO ZAAWANSOWANEGO, EFEKTYWNEGO I ELASTYCZNEGO SZKOLENIA W DOWOLNYM MIEJSCU
RCM-420 jest w pełni wyposażony i oferuje obsługę oprogramowania do symulacji w tym Virtual Battlespace VBS3 i VBS4. Kompaktowa budowa modułu RCM oraz możliwość rekonfiguracji pozwala użytkownikom na szybkie dostosowanie urządzenia do zmieniającyh się potrzeb szkoleniowych.
Przykłady zastosowania:
- wirtualny trening z wykorzystaniem ekranów lub gogli VR
- szkolenie taktyczne i specjalistyczne w różnych dziedzinach
- aplikacje kierowcy, działonowego, dowódcy i wiele innych
SPECYFIKACJA TECHNICZNA
Specyfikacja ruchu
HEAVE
75 mm | 2,95 in
PITCH
-5°, 5°
ROLL
-7.0°, 7.0°
Udźwig
Udźwig
200 kg
Główne wymiary
Szerokość całkowita
710 mm
Wysokość całkowita
790 mm
Długość całkowita
1600 mm
Wymogi zasilania
Zasilanie
120/230 VAC Jedna faza
Max pobór energii
462W
Prąd maksymalny dla hamulców [A]
9,89A
Avarage power consumption (230 V power supply) [W]
436W
Prąd maksymalny dla hamulców [A]
9,89A
PEAK-rms
9,89A / 5,88A
DODATKI I AKCESORIA
NIEZALEŻNIE OD ZMIENIAJACYCH SIĘ POTRZEB MOŻESZ STWORZYĆ WŁASNĄ KONFIGURACJĘ MODUŁU RCM, UMIESZCZAJĄC DODATKOWE AKCESORIA W DOWOLNYM MIEJSCU
Szeroka gama dedykowanych akcesoriów do RCM-C420 pozwala rozszerzyć funkcjonalności urządzenia oraz rozbudować moduł w przyszłości, w zależności od potrzeb szkoleniowych.
- dodatkowe ekrany boczne – lewe lub prawe
- monitor wsteczny dotykowy lewo – prawo
- wolant
- kierownica
- hamulec
- pedały
- dodatkowe manipulatory firmy AVF SIM
- kontroler radia z wykorzystaniem programowalnego ekranu dotykowego
- wbudowane gniazdo słuchawkowe i USB
- składane kółka transportowe
- uchwyt na gogle VR
- uchwyt na słuchawki
- uchwyt zabezpieczający na przewody sygnałowe i zasilające
- uchwyt montażowy na bezprzewodową klawiaturę
- oraz wiele innych opcji montażu akcesoriów różnych marek
FILM PRODUKTOWY
MSPO 2019 MIĘDZYNARODOWY SALON PRZEMYSŁU OBRONNEGO W KIELCACH
NASZE OPROGRAMOWANIE
ForceSeatPM jest integralną częścią zakupu wszystkich naszych systemów ruchu. Aplikacja ta pozwala na integrację platform ruchu z grami (lista wspieranych tytułów). Dodatkowe funkcjonalności ForceSeatPM to m.in. możliwość diagnostyki, monitorowania ruchu oraz kompensacji ruchów głowy podczas symulacji z użyciem okularów VR, dzięki wtyczce VR HeadWay. ForceSeatPM umożliwia połączenie z autorskimi aplikacjami za pomocą SDK – ForceSeatMI. Ponadto wszystkie nasze platformy ruchu działają z technologią VR, a ich oprogramowanie jest na bieżąco aktualizowane.
Połączenie swoich własnych aplikacji, obsługa platform ruchu na komputerach z Linux’em lub Raspberry jest możliwa dzięki SDK.
ForceSeatMI wspiera
- Windows
ForceSeatDI wspiera
- Windows
- Raspberry Pi
- Linux
SDK wspierają*
- Unity
- Unreal Engine
- Matlab & Simulink
- C/C++/C#
- Python
