Opis
CHARAKTERYSTYKA PRODUKTU
6
ARCHITEKTURA
1500
RUCHOME OBCIĄŻENIE BRUTTO
124
MIN WYSOKOŚĆ
1600
WAGA
13
MAX POBÓR ENERGII
GŁÓWNE ZALETY
Niesamowita precyzja
Platforma ruchu o wysokiej sztywności
Szeroki zakres ruchu
Duża przestrzeń robocza pracy w osiach ruchu YAW, SURGE i SWAY
Modułowość i rekonfiguracja
Dostępność modułowych elementów zamiennych oraz szeroki wybór siłowników o różnej długości
Dedykowane oprogramowanie
Zarządzanie platformą ruchu przy użyciu wybranego SDK
Technologia VR
Wszystkie nasze systemy ruchu są kompatybilne ze środowiskiem VR
Znakomite osiągi
Imponujące przyspieszenia w osiach ruchu PITCH i ROLL
Wytrzymałość
Wysoka niezawodność i bezpieczeństwo użytkowania oraz niskie koszty eksploatacji
Bezpieczeństwo
Globalne wsparcie i przedłużona gwarancja do 10 lat

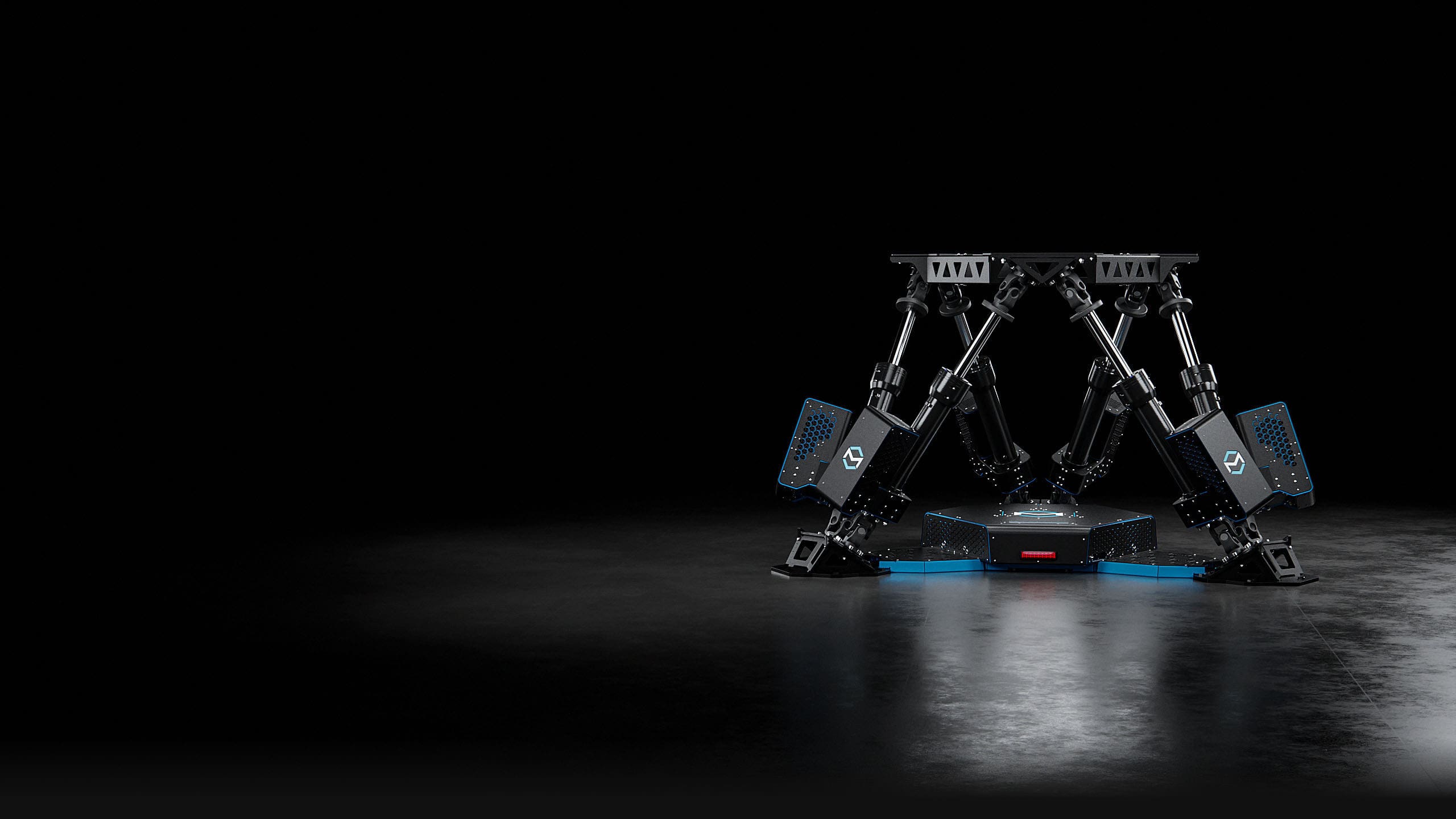

PLATFORMA RUCHU PS-6TL-1500
Przygotowana do certyfikacji EASA
Produkt PS-6TL-1500 oparty na platformie Stewarta, zapewnia najwyższy poziom wrażenia ruchu i odpowiada unikalnym wymaganiom naszych klientów. Platforma 6 DoF przeznaczona jest do profesjonalnych i kompletnych rozwiązań. PS-6TL-1500 z sukcesem wdrażana jest w projektach z zakresu szkolenia i profesjonalnego treningu, nauki i techniki lub symulacji pojazdów.
- symulatory pojazdów wojskowych oraz symulatory lotnicze (samoloty, helikoptery)
- symulatory jazdy pojazdów osobowych i ciężarowych
- symulatory pojazdów górniczych
- symulatory statków morskich
- symulatory służące do badań i testów nukowych/uniwersyteckich
- symulatory pojazdów autonomicznych
- pozycjonowanie satelit, teleskopów oraz anten
- stabilizacja zespołu kamer w branży filmowej
- symulatory rzeczywistości wirtualnej VR i rozszerzonej AR dla branży rozrywkowej i centrów gamingowych
SPECYFIKACJA TECHNICZNA
Specyfikacja ruchu
Zakres ruchu
SINGLE DOF
Zakres ruchu
NON-SINGLE DOF
Prędkość
Przyspieszenie
Surge
Zakres ruchu Single DOF
-0.36 m, 0.35 m
-14.3 in, 13.8 in
Zakres ruchu Non-Single DOF
-0.38 m, 0.38 m
-14.9 in, 14.9 in
Prędkość
0.7 m/s
27.6 in/s
Przyspieszenie
7 m/s²
0.7 g
Sway
Zakres ruchu Single DOF
-0.32 m, 0.32 m
-12.6 in, 12.6 in
Zakres ruchu Non-Single DOF
-0.38 m, 0.38 m
-14.9 in, 14.9 in
Prędkość
0.7 m/s
27.6 in/s
Przyspieszenie
7 m/s²
0.7 g
Heave
Zakres ruchu Single DOF
-0.24 m, 0.27 m
-9.4 in, 10.6 in
Zakres ruchu Non-Single DOF
-0.24 m, 0.27 m
-9.5 in, 10.6 in
Prędkość
0.4 m/s
15.7 in/s
Przyspieszenie
5 m/s²
0.5 g
Roll
Zakres ruchu Single DOF
-21.3°, 21.3°
Zakres ruchu Non-Single DOF
-22.5°, 22.5°
Prędkość
35°/s
Przyspieszenie
250°/s²
Pitch
Zakres ruchu Single DOF
-20.4°, 20.4°
Zakres ruchu Non-Single DOF
-25.5°, 25.5°
Prędkość
35°/s
Przyspieszenie
250°/s²
Yaw
Zakres ruchu Single DOF
-24.9°, 24.9°
Zakres ruchu Non-Single DOF
-26.5°, 26.5°
Prędkość
35°/s
Przyspieszenie
250°/s²
Udźwig
Waga produktu
1600 kg | 3527.4 lb
Payload
1350 kg | 2976 lb
Ruchome obciążenie brutto
1500 kg|3307 lb
Momenty bezwładności*
*PUNKT ODNIESIENIA - CENTROID RUCHOMEJ PLATFORMY
Ixx = 2000 kg*m²
Iyy = 2000 kg*m²
Izz = 2000 kg*m²
Główne wymiary
Szerokość całkowita
2933 mm |115.47 in
Min wysokość
1236 mm | 48.66 in
Długość całkowita
2735 mm | 107.67 in
Wymogi zasilania
Max pobór energii
13 kW
Zasilanie
3-fazy 400 VAC +/- 10%, 50/60 Hz
DODATKI I AKCESORIA
ROZDZIELNIA
PS-SB400-63
Rozdzielnica elektryczna PS-SB400 jest zintegrowanym systemem zasilania i zabezpieczenia dla platform ruchu z serii profesjonalnej. Nowa generacja produktów PS-SB wyposażona jest w autorską elektronikę, wysokiej jakości systemy zabezpieczeń oraz dedykowane oprogramowanie wbudowane, które odpowiada za dystrybucję energii elektrycznej oraz pełni funkcję urządzenia zabezpieczającego i sterującego.
Produkt obsługuje system bezpieczeństwa, dedykowanego pilota i zapewnia bezawaryjne zasilanie dla napędów platformy, został również wyposażony w niezbędne zabezpieczenia obwodów prądu zmiennego i stałego. Dla wygody i ochrony użytkowników w komplecie dostarczamy dodatkową jednostkę zdalnego sterowania. Pozwala ona na uruchomienie, zaparkowanie oraz na natychmiastowe zatrzymanie platformy ruchowej w przypadku wystąpienia sytuacji awaryjnej.
*ZAPYTAJ O CENĘ
ELEKTROMAGNETYCZNE HAMULCE BEZPIECZEŃSTWA
Zestaw elektromagnetycznych hamulców bezpieczeństwa jest elementem zabezpieczającym, wbudowanym w nasze platformy ruchu. Produkt ten jest niezbędną częścią zestawu zasilającego systemy ruchu i umożliwia utrzymanie odpowiedniego poziomu SIL (poziom nienaruszalności bezpieczeństwa).
*ZAPYTAJ O CENĘ
DODATKI I AKCESORIA
ROZDZIELNIA
PS-SB400-63
Rozdzielnica elektryczna PS-SB400 jest zintegrowanym systemem zasilania i zabezpieczenia dla platform ruchu z serii profesjonalnej. Nowa generacja produktów PS-SB wyposażona jest w autorską elektronikę, wysokiej jakości systemy zabezpieczeń oraz dedykowane oprogramowanie wbudowane, które odpowiada za dystrybucję energii elektrycznej oraz pełni funkcję urządzenia zabezpieczającego i sterującego.
Produkt obsługuje system bezpieczeństwa, dedykowanego pilota i zapewnia bezawaryjne zasilanie dla napędów platformy, został również wyposażony w niezbędne zabezpieczenia obwodów prądu zmiennego i stałego. Dla wygody i ochrony użytkowników w komplecie dostarczamy dodatkową jednostkę zdalnego sterowania. Pozwala ona na uruchomienie, zaparkowanie oraz na natychmiastowe zatrzymanie platformy ruchowej w przypadku wystąpienia sytuacji awaryjnej.
*ZAPYTAJ O CENĘ
ELEKTROMAGNETYCZNE HAMULCE BEZPIECZEŃSTWA
Zestaw elektromagnetycznych hamulców bezpieczeństwa jest elementem zabezpieczającym, wbudowanym w nasze platformy ruchu. Produkt ten jest niezbędną częścią zestawu zasilającego systemy ruchu i umożliwia utrzymanie odpowiedniego poziomu SIL (poziom nienaruszalności bezpieczeństwa).
*ZAPYTAJ O CENĘ
NASZE OPROGRAMOWANIE
ForceSeatPM jest integralną częścią zakupu wszystkich naszych systemów ruchu. Aplikacja ta pozwala na integrację platform ruchu z grami (lista wspieranych tytułów). Dodatkowe funkcjonalności ForceSeatPM to m.in. możliwość diagnostyki, monitorowania ruchu oraz kompensacji ruchów głowy podczas symulacji z użyciem okularów VR, dzięki wtyczce VR HeadWay. ForceSeatPM umożliwia połączenie z autorskimi aplikacjami za pomocą SDK – ForceSeatMI. Ponadto wszystkie nasze platformy ruchu działają z technologią VR, a ich oprogramowanie jest na bieżąco aktualizowane.
Połączenie swoich własnych aplikacji, obsługa platform ruchu na komputerach z Linux’em lub Raspberry jest możliwa dzięki SDK.
ForceSeatMI wspiera
- Windows
ForceSeatDI wspiera
- Windows
- Raspberry Pi
- Linux
SDK wspierają*
- Unity
- Unreal Engine
- Matlab & Simulink
- C/C++/C#
- Python
