PS-6TL-350

 25 900.00 *

Udźwig: 350kg
Zastosowanie: Symulatory z lekkimi otwartymi kabinami
Heave: -0.17, 0.19 m
Pitch: -19.9°, 18.1°
Roll: ±20.6°
Yaw: ±27.8°
Surge: -0.3, 0.27 m
Sway: -0.26, 0.26 m
Waga: 390 kg

:

Opis

SERIA PROFESJONALNA

PS-6TL-350

€ 25 900.00*

*cena nie zawiera podatku VAT i opłat celnych

ZAPYTAJ O PRODUKTZAPYTAJ O PRODUKT

CHARAKTERYSTYKA PRODUKTU

6

ARCHITEKTURA

350

GROSS MOVING LOAD

300

SKOK SIŁOWNIKA

390

WAGA

GŁÓWNE ZALETY

Odporna na przeciążenia

Duża odporność na chwilowe przeciążenia wynikające z dynamicznej zmiany rozkładu masy

Super cicha

Niezwykle cicha i płynna praca

Prezycja w powtarzalności ruchu

Wysoka zdolność generowania wibracji i niesamowita powtarzalność ruchów

Bezpieczeństwo

Bezpieczna i niezawodna konstrukcja mechaniczna odporna na trwałe uszkodzenia

Łatwy w transporcie

Idealny rozmiar do transportu na całym świecie

Ogromna wydajność

Wydajność na najwyższym poziomie ukryta w kompaktowej i mobilnej obudowie

Dedykowane oprogramowanie

Zarządzanie platformą ruchu przy użyciu wybranego SDK

Technologia VR

Wszystkie nasze systemy ruchu są kompatybilne ze środowiskiem VR

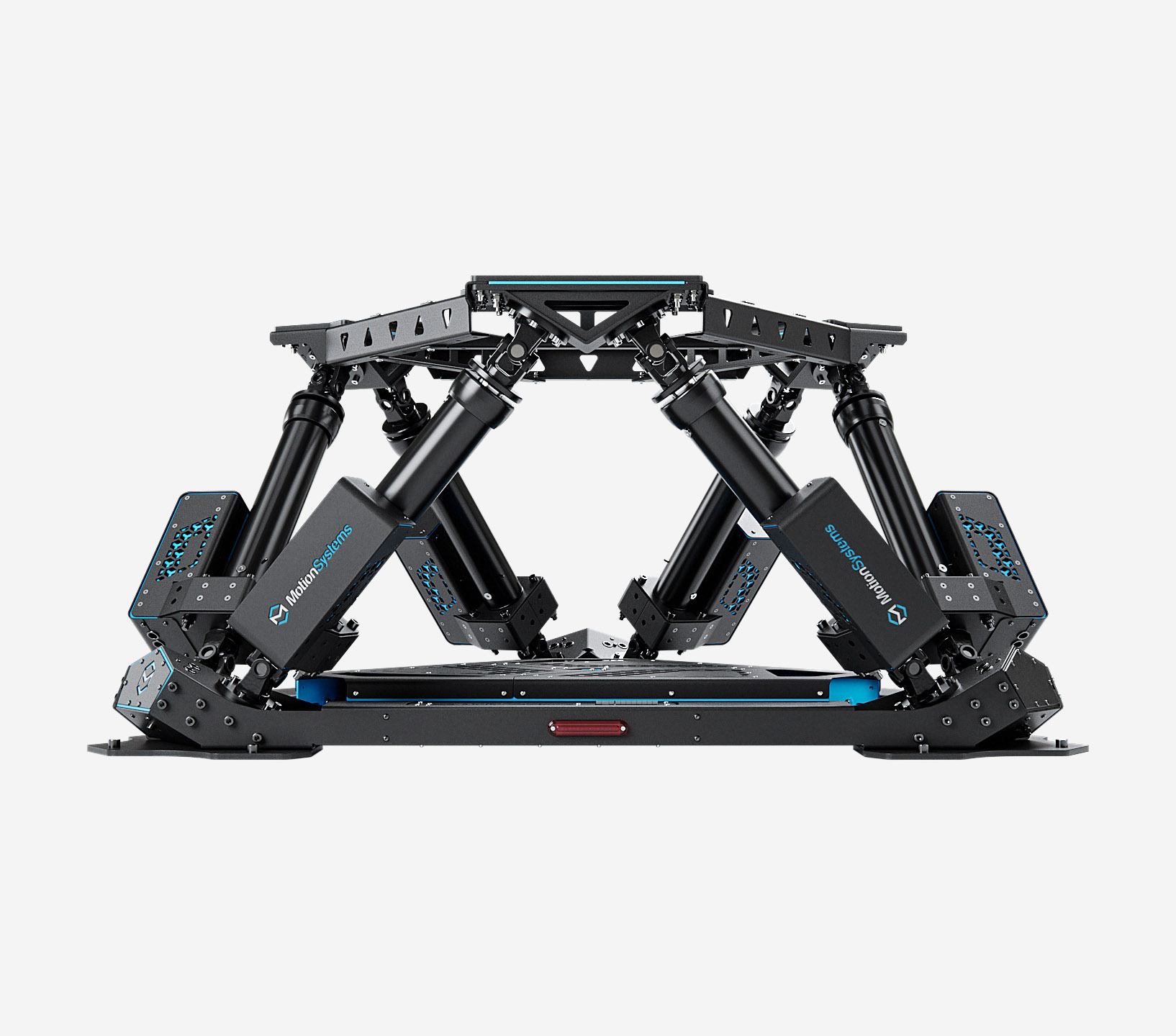

PLATFORMA RUCHU PS-6TL-350

Urządzenie PS-6TL-350 to rodzaj platformy Stewart o udźwigu do 300 kg. Jest to rodzaj manipulatora równoległego o sześciu stopniach swobody, który umożliwia wykonanie trzech ruchów translacyjnych i trzech ruchów obrotowych wokół osi pionowej, podłużnej i bocznej.

Motion Platform PS-6TL-350
Motion Platform PS-6TL-350

APLIKACJE

Motion Platform PS-6TL-350

System ruchu PS-6TL-350 6DOF doskonale nadaje się do budowy symulatorów lotu, pojazdów wojskowych, samochodów wyścigowych lub łodzi z możliwością wizualizacji symulacji na ekranie, lub z zastosowaniem zestawu VR. Dodatkowo technologia VR Headway dostarczana wraz z oprogramowaniem ForceSeatPM sprawia, że wirtualna rzeczywistość wzbogacona ruchami platformy jest bardziej realna niż kiedykolwiek. System ruchu oferuje innowacyjne możliwości w symulacji aplikacjach typu:

  • symulatory wojskowe (statki powietrzne, pojazdy naziemne, statki morskie)
  • symulatory samochodów wyścigowych
  • symulatory łodzi
  • symulatory lotnicze
  • symulatory VR dedykowane branży rozrywkowej
ZAPYTAJ O PRODUKTZAPYTAJ O PRODUKT

KOMPAKTOWE WYMIARY

Motion Platform PS-6TL-350

PS-6TL-350 to maszyna o niewielkich rozmiarach, ale bardzo dużych możliwościach. Pomimo jej małych gabarytów charakteryzuje się imponującą wydajnością oraz dynamiką pracy. PS-6TL-350 to najmniejsza platforma z całej rodziny systemów ruchu opartych o technologię siłowników liniowych.

ZAPYTAJ O PRODUKTZAPYTAJ O PRODUKT
Motion Platform PS-6TL-350
Motion Platform PS-6TL-350

TECHNOLOGIA OPARTA NA SIŁOWNIKACH LINIOWYCH

Motion Platform PS-6TL-350

Najważniejsze zalety PS-6TL-350 opartego na technologii siłownika liniowego:

  • precyzyjne pozycjonowanie
  • dobra odporność na przeciążenia
  • wibracje w czasie rzeczywistym
  • wysoka sztywność
  • zmniejszona wrażliwość na niektóre błędy
  • niezwykle cicha praca
  • bezpieczna konstrukcja mechaniczna odporna na awarie elektryczne
  • niewielkie rozmiary
  • łatwy montaż
  • niskie koszty eksploatacji
  • niskie koszty utrzymania
  • łatwa integracja z innymi systemami i urządzeniami
  • bardziej precyzyjna niż siłowniki hydrauliczne i pneumatyczne
  • zwiększona elastyczność i opcje synchronizacji
ZAPYTAJ O PRODUKTZAPYTAJ O PRODUKT

SPECYFIKACJA OGÓLNA

Specyfikacja ruchu

ZAKRES RUCHU

PRĘDKOŚĆ

PRZYSPIESZENIE

SINGLE DOF

Surge

ZAKRES RUCHU (SINGLE)

-0.3, 0.272 m | -11.81, 10.62 in

PRĘDKOŚĆ

0.68 m/s | 33.86 in/s

PRZYSPIESZENIE

6.4 m/s²

Sway

ZAKRES RUCHU

-0.26, 0.26 m | -10.23, 10.23 in

PRĘDKOŚĆ

0.7 m/s | 27.56 in/s

PRZYSPIESZENIE

5 m/s²

Heave

ZAKRES RUCHU

-0.168, 0.187 m | - 6.14, 7.36 in

HEAVE

0.37 m/s | 14.57 in/s

PRZYSPIESZENIE

5 m/s²

Roll

ZAKRES RUCHU

-20.6°, 20.6°

ROLL

45°/s

PRZYSPIESZENIE

600 °/s²

Pitch

ZAKRES RUCHU

-19.9°, 18.1°

PITCH

50°/s

PRZYSPIESZENIE

650 °/s²

Yaw

ZAKRES RUCHU

-27.8°, 27.8°

PITCH

60°/s

PRZYSPIESZENIE

700 °/s²

Udźwig

Waga produktu

390 kg

Udźwig

300 kg | 661 lb

Ruchome obciążenie brutto

350 kg

Momenty inercji

Ixx = 125 kg*m²

Iyy = 125 kg*m²

Izz = 125 kg*m²

Główne wymiary

Długość całkowita

1660 mm | 65.35 in

Szerokość całkowita

1726.35 mm | 67.96 in

Min wysokość

789.54 mm | 31.08 in

Wymogi zasilania

Wymagania dotyczące zasilania

1-fazowe 200-250 VAC

Średnia moc pozorna (kVA)

2.9 kVA

Moc szczytowa pozorna (kVA)

6.2 kVA

Prąd maksymalny {A}

28 A

Średnia moc - test warunków skrajnych (kW)

1.5 kW

Średnia moc - typowa gra (kW)

0.3 kW

Połączenie

USB | Ethernet

KARTA PRODUKTUKARTA PRODUKTUOBWIEDNIA RUCHUOBWIEDNIA RUCHU

DODATKI I AKCESORIA

ROZDZIELNIA

PS-SB230-Q3

Rozdzielnia elektryczna PS-SB230-Q3 jest zintegrowanym systemem zasilania i zabezpieczenia dla platform ruchu z serii profesjonalnej. Nowa generacja produktów PS-SB wyposażona jest w autorską elektronikę, wysokiej jakości systemy zabezpieczeń oraz dedykowane oprogramowanie wbudowane, które odpowiada za dystrybucję energii elektrycznej oraz pełni funkcję urządzenia zabezpieczającego i sterującego.

Produkt obsługuje system bezpieczeństwa, dedykowanego pilota i zapewnia bezawaryjne zasilanie dla napędów platformy, został również wyposażony w niezbędne zabezpieczenia obwodów prądu zmiennego i stałego. Dla wygody i ochrony użytkowników w komplecie dostarczamy dodatkową jednostkę zdalnego sterowania. Pozwala ona na uruchomienie, zaparkowanie oraz na natychmiastowe zatrzymanie platformy ruchowej w przypadku wystąpienia sytuacji awaryjnej.

€ 3900.00 (nie zawiera podatku VAT i opłat celnych)

ZAPYTAJ O PRODUKTZAPYTAJ O PRODUKT
PS-SB230-Q3

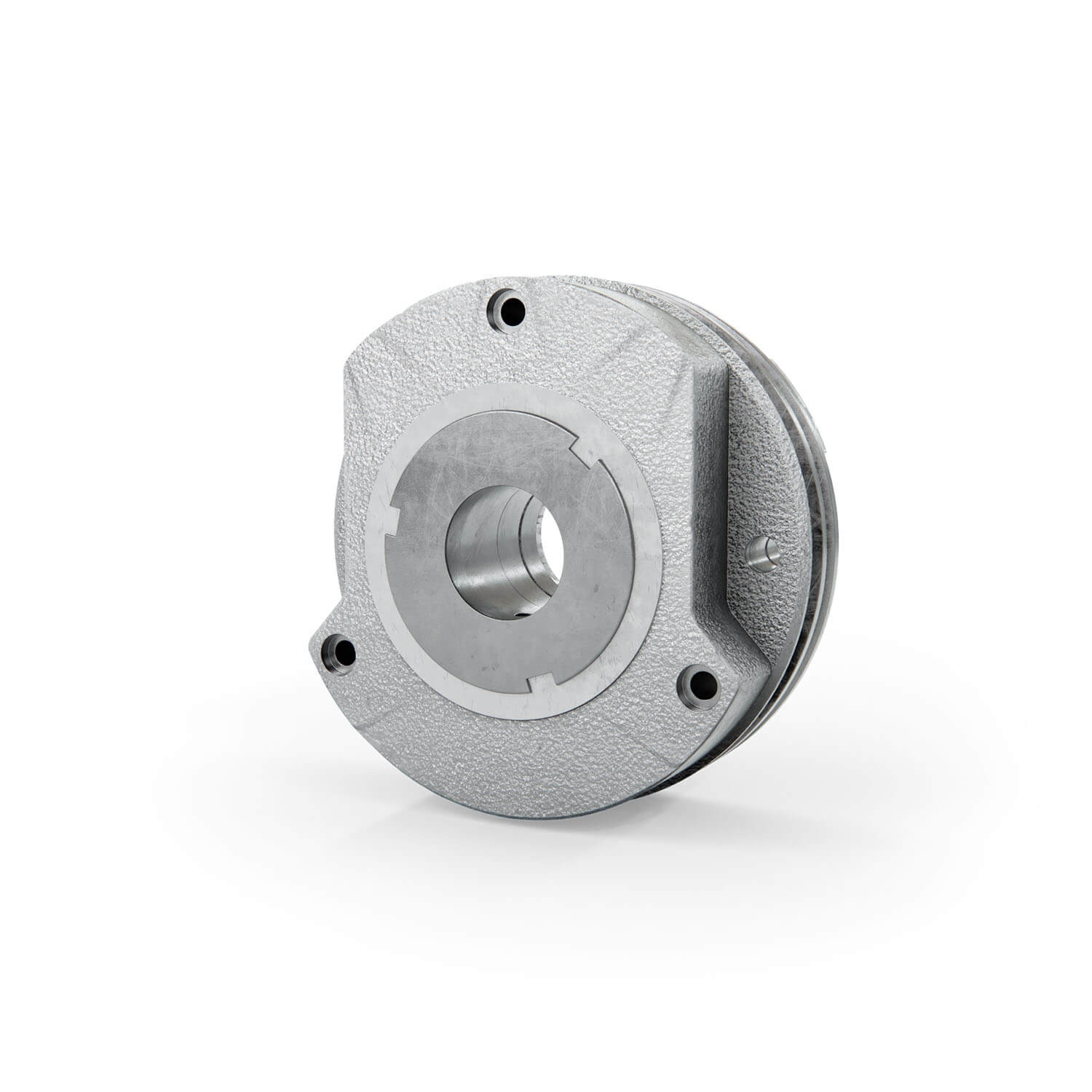

ELEKTROMAGNETYCZNE HAMULCE BEZPIECZEŃSTWA

Zestaw elektromagnetycznych hamulców bezpieczeństwa jest elementem zabezpieczającym, wbudowanym w nasze platformy ruchu. Produkt ten jest niezbędną częścią zestawu zasilającego systemy ruchu i umożliwia utrzymanie odpowiedniego poziomu SIL (poziom nienaruszalności bezpieczeństwa).

€ 1200.00 (nie zawiera podatku VAT i opłat celnych)

ZAPYTAJ O PRODUKTZAPYTAJ O PRODUKT

POSZERZONA RAMA GÓRNA

Poszerzona rama górna wyposażona w otwory i uchwyty przeznaczone do bezpośredniego montażu fotela lub kabiny.

€ 1900.00 (nie zawiera podatku VAT i opłat celnych)

ZAPYTAJ O PRODUKTZAPYTAJ O PRODUKT
PS-6TL-350 Extende

DODATKI I AKCESORIA

ROZDZIELNIA

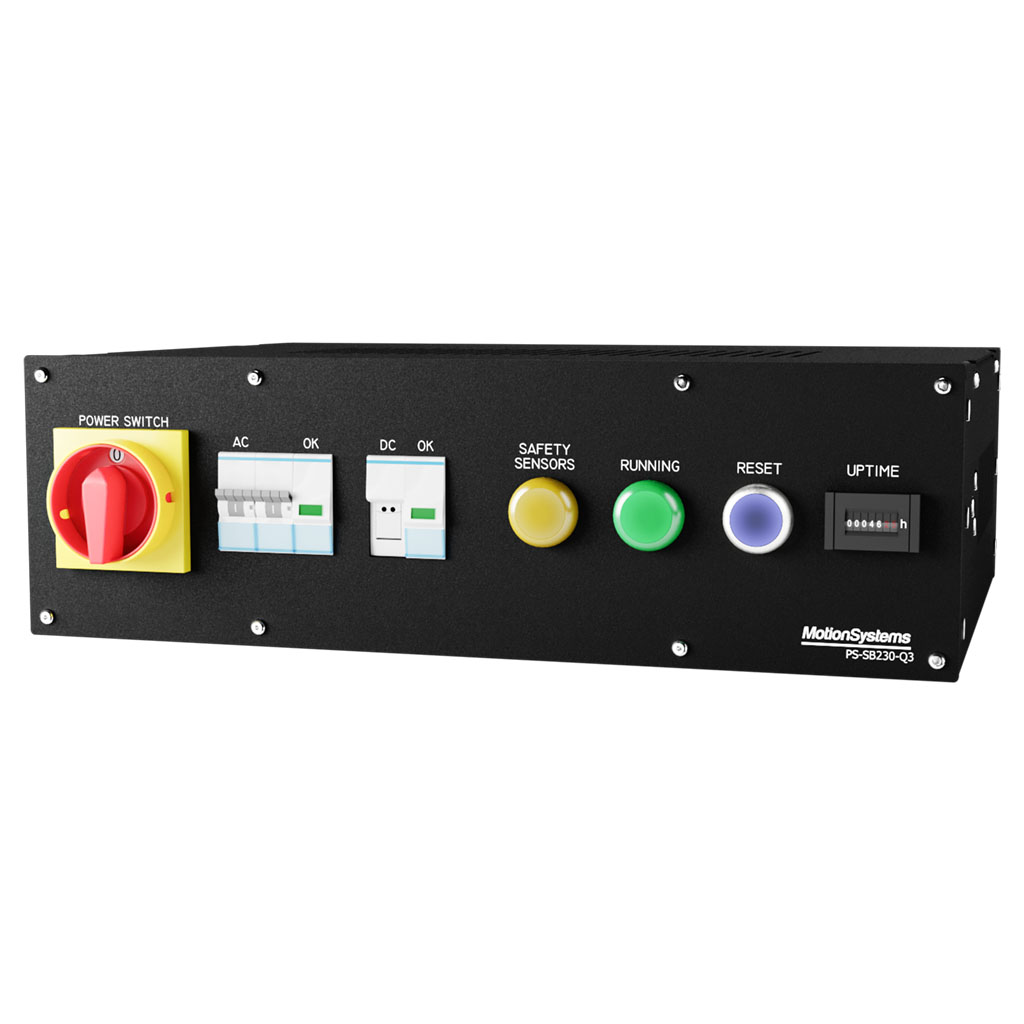

PS-SB230-Q3

PS-SB230-Q3

Rozdzielnia elektryczna PS-SB230-Q3 jest zintegrowanym systemem zasilania i zabezpieczenia dla platform ruchu z serii profesjonalnej. Nowa generacja produktów PS-SB wyposażona jest w autorską elektronikę, wysokiej jakości systemy zabezpieczeń oraz dedykowane oprogramowanie wbudowane, które odpowiada za dystrybucję energii elektrycznej oraz pełni funkcję urządzenia zabezpieczającego i sterującego.

Produkt obsługuje system bezpieczeństwa, dedykowanego pilota i zapewnia bezawaryjne zasilanie dla napędów platformy, został również wyposażony w niezbędne zabezpieczenia obwodów prądu zmiennego i stałego. Dla wygody i ochrony użytkowników w komplecie dostarczamy dodatkową jednostkę zdalnego sterowania. Pozwala ona na uruchomienie, zaparkowanie oraz na natychmiastowe zatrzymanie platformy ruchowej w przypadku wystąpienia sytuacji awaryjnej.

€ 3900.00 (nie zawiera podatku VAT i opłat celnych)

ZAPYTAJ O PRODUKTZAPYTAJ O PRODUKT

ELEKTROMAGNETYCZNE HAMULCE BEZPIECZEŃSTWA

Zestaw elektromagnetycznych hamulców bezpieczeństwa jest elementem zabezpieczającym, wbudowanym w nasze platformy ruchu. Produkt ten jest niezbędną częścią zestawu zasilającego systemy ruchu i umożliwia utrzymanie odpowiedniego poziomu SIL (poziom nienaruszalności bezpieczeństwa).

€ 1200.00 (nie zawiera podatku VAT i opłat celnych)

ZAPYTAJ O PRODUKTZAPYTAJ O PRODUKT

POSZERZONA RAMA GÓRNA

PS-6TL-350 Extende

Poszerzona rama górna wyposażona w otwory i uchwyty przeznaczone do bezpośredniego montażu fotela lub kabiny.

€ 1900.00 (nie zawiera podatku VAT i opłat celnych)

ZAPYTAJ O PRODUKTZAPYTAJ O PRODUKT

NASZE OPROGRAMOWANIE

ForceSeatPM jest integralną częścią zakupu wszystkich naszych systemów ruchu. Aplikacja ta pozwala na integrację platform ruchu z grami (lista wspieranych tytułów). Dodatkowe funkcjonalności ForceSeatPM to m.in. możliwość diagnostyki, monitorowania ruchu oraz kompensacji ruchów głowy podczas symulacji z użyciem okularów VR, dzięki wtyczce VR HeadWay. ForceSeatPM umożliwia połączenie z autorskimi aplikacjami za pomocą SDK – ForceSeatMI. Ponadto wszystkie nasze platformy ruchu działają z technologią VR, a ich oprogramowanie jest na bieżąco aktualizowane.

Połączenie swoich własnych aplikacji, obsługa platform ruchu na komputerach z Linux’em lub Raspberry jest możliwa dzięki SDK.

ForceSeatMI wspiera

  • Windows

ForceSeatDI wspiera

  • Windows
  • Raspberry Pi
  • Linux

SDK wspierają*

  • Unity
  • Unreal Engine
  • Matlab & Simulink
  • C/C++/C#
  • Python

*Wsparcie platform ruchu może zostać dodane jeżeli aplikacja UE4/Unity jest modyfikowalna.
