PS-6TM-150

 13 800.00 *

Udźwig: 150kg
Zastosowanie: Symulatory z ultra lekkimi kabinami
Heave:  -106.9 mm +117.1 mm
Pitch: -25° +25.6°
Roll:
±26°
Yaw:
±22.5°
Surge:
-100 +121 mm
Sway: -99.5 mm +121 mm
Waga: 305 kg

PS-6TM-150
SERIA PROFESJONALNA
ZAPYTAJ O PRODUKT

*cena nie zawiera podatku VAT i opłat celnych

€ 13 800.00 *

CHARAKTERYSTYKA PRODUKTU

6

ARCHITEKTURA

150

UDŹWIG

33

MIN WYSOKOŚĆ

305

WAGA

PLATFORMA RUCHU

PS-6TM-150

SERIA PROFESJONALNA

6

ARCHITEKTURA

150

UDŹWIG

33

MIN WYSOKOŚĆ

305

WAGA

ZAPYTAJ O PRODUKTZAPYTAJ O PRODUKT

GŁÓWNE ZALETY

Wytrzymałość

Wysoka niezawodność i bezpieczeństwo użytkowania oraz niskie koszty eksploatacji

Bezpieczeństwo

Bezpieczna i niezawodna konstrukcja mechaniczna odporna na trwałe uszkodzenia

Znakomite osiągi

Imponujące przyspieszenie w osi ruchu PITCH -30°,+33°

Kompaktowa konstrukcja

Kompaktowe rozmiary oraz niska waga

Łatwy w transporcie

Niski profil w pozycji zaparkowanej.
Akcesoryjne kółka ułatwiające transport

Ogromna wydajność

Wydajność na najwyższym poziomie ukryta w kompaktowej i mobilnej obudowie

Dedykowane oprogramowanie

Zarządzanie platformą ruchu przy użyciu wybranego SDK

Technologia VR

Wszystkie nasze systemy ruchu są kompatybilne ze środowiskiem VR

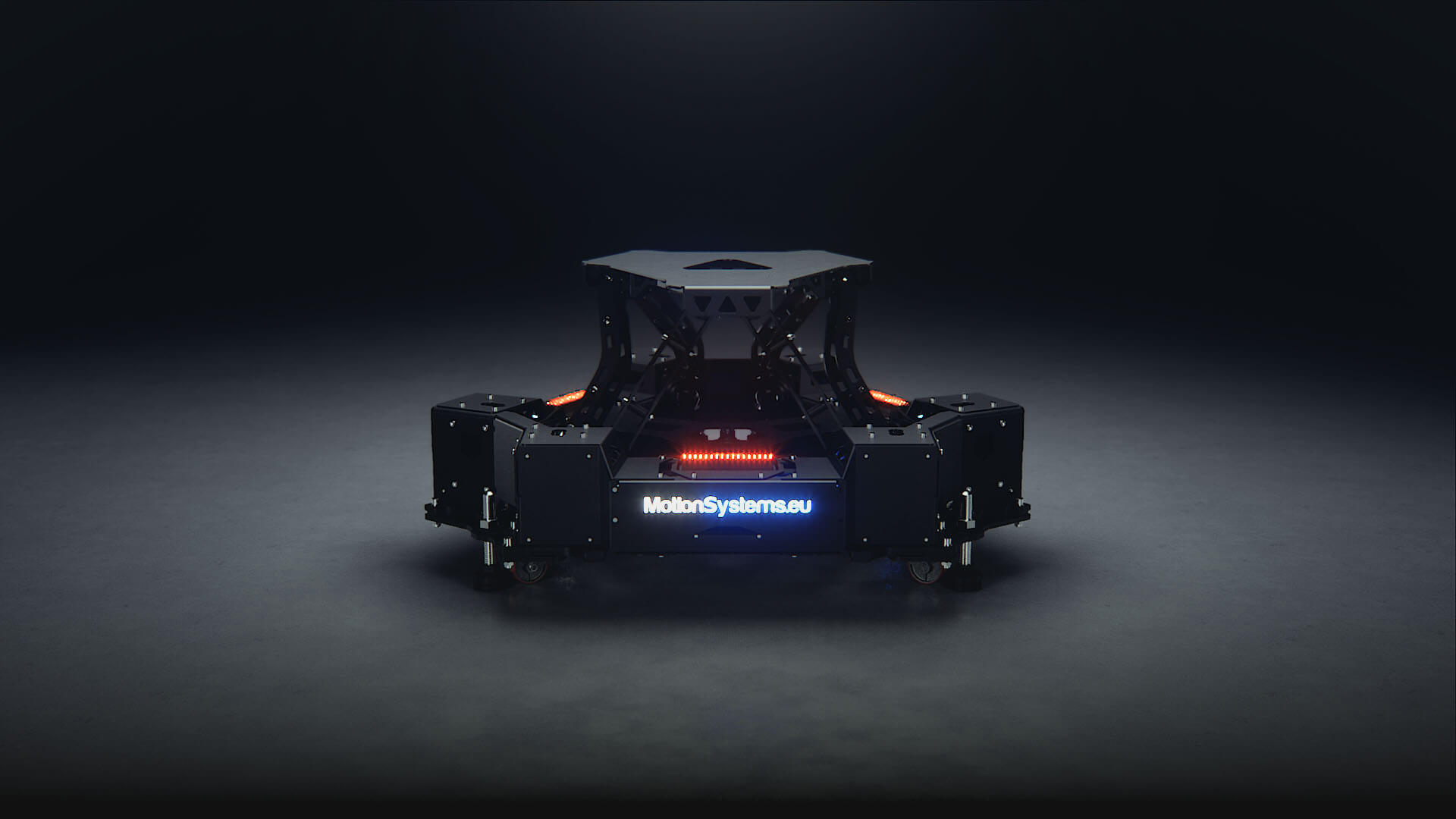

PLATFORMA RUCHU PS-6TM-150

NAJMNIEJSZA W RODZINIE MASZYN 6 DOF

Platforma ruchu PS-6TM-150 to najmniejsze urządzenie z rodziny produktów profesjonalnych o sześciu osiach swobody. PS-6TM-150 pomimo niewielkich rozmiarów jest bardzo mocną i niezawodną jednostką, która doskonale nadaje się do pojedynczych wdrożeń w symulacji ruchu zarówno w branży rozrywkowej jak i w przemyśle. Płynny ruch oraz imponujący zakres w osi ruchu PITCH umożliwia wykonywanie testów i weryfikacji wykorzystywanych w sektorze automotive.
Dzięki zastosowaniu technologii VRHeadway wszystkie aplikacje rzeczywistości wirtualnej działają w sposób płynny, a zmiany obrazu video wywołane przez aktywność platformy są usuwane w czasie rzeczywistym.

  • platforma do małych symulatorów lotu
  • trenażery i symulatory jazdy samochodem dla 1 osoby
  • małe i średniej wielkości symulatory wojskowe dla 1 osoby
  • małe i średnie symulatory urządzeń górniczych
  • testowanie i weryfikacja do celów przemysłowych
  • aplikacje VR do symulacji ruchu w branży rozrywkowej dla 1 osoby

SPECYFIKACJA TECHNICZNA

Specyfikacja ruchu

ZAKRES RUCHU

Prędkość

Przyspieszenie

SINGLE DOF

NON-SINGLE DOF

Surge

SINGLE DOF

<p>-0.10 m, 0.12 m<br />
-3.94 in, 4.72 in</p>

NON-SINGLE DOF

<p>-0.12 m, 0.13 m<br />
-4.72 in, 5.12 in</p>

Prędkość

0,3 m/s
11,82 in/s

Przyspieszenie

2 m/s²
78,7 in/s²

Sway

SINGLE DOF

<p>-0.10 m, 0.10 m<br />
-3.94 in, 3.94 in</p>

NON-SINGLE DOF

<p>-0.11 m, 0.11 m<br />
-4.33 in, 4.33 in</p>

Prędkość

0,2 m/s
7,88 in/s

Przyspieszenie

2 m/s²
78,7 in/s²

Heave

SINGLE DOF

<p>-0.11m, 0.12 m<br />
-4.33 in, 4.72 in</p>

NON-SINGLE DOF

<p>-0.11 m, 0.12 m<br />
-4.33 in, 4.72 in</p>

Prędkość

0,29 m/s
11,42 in/s

Przyspieszenie

1,5 m/s²
59 in/s²

Roll

SINGLE DOF

-26.0°, 26.0°

NON-SINGLE DOF

-29.0°, 29.0°

Prędkość

65°/s

Przyspieszenie

250°/s²

Pitch

SINGLE DOF

-25.0°, 25.6°

NON-SINGLE DOF

-30.0°, 33.0°

Prędkość

60°/s

Przyspieszenie

250°/s²

Yaw

SINGLE DOF

-22.5°, 22.5°

NON-SINGLE DOF

-25.0°, 25.0°

Prędkość

50°/s

Przyspieszenie

250°/s²

Udźwig

Udźwig

150 kg | 331 lb

Waga produktu

305 kg | 672 lb

Główne wymiary

Szerokość całkowita

1145 mm | 45.1 in

Min wysokość

336.5 mm | 13,2 in

Wysokość całkowita

465.5 mm |18.3 in

(wysokość maszyny ze stopami)

Długość całkowita

1273 mm | 50.1 in

Wymogi zasilania

Max pobór energii

4,3 kW 17 Amps

Zasilanie

1-fazowe 200-250 VAC

DOKUMENTACJA TECHNICZNADOKUMENTACJA TECHNICZNAPRZESTRZEŃ ROBOCZAPRZESTRZEŃ ROBOCZAKARTA PRODUKTUKARTA PRODUKTU

PRZEGLĄD PRODUKTU

DODATKI I AKCESORIA

ROZDZIELNICA

PS-SB230 + PS-SB230FI123 + PS-SB230FI456

Rozdzielnia elektryczna PS-SB230 jest zintegrowanym systemem zasilania i zabezpieczenia dla platform ruchu z serii profesjonalnej. Nowa generacja produktów PS-SB wyposażona jest w autorską elektronikę, wysokiej jakości systemy zabezpieczeń oraz dedykowane oprogramowanie wbudowane, które odpowiada za dystrybucję energii elektrycznej oraz pełni funkcję urządzenia zabezpieczającego i sterującego.

Produkt obsługuje system bezpieczeństwa, dedykowanego pilota i zapewnia bezawaryjne zasilanie dla napędów platformy, został również wyposażony w niezbędne zabezpieczenia obwodów prądu zmiennego i stałego.

Dla wygody i ochrony użytkowników w komplecie dostarczamy dodatkową jednostkę zdalnego sterowania. Pozwala ona na uruchomienie, zaparkowanie oraz na natychmiastowe zatrzymanie platformy ruchowej w przypadku wystąpienia sytuacji awaryjnej.

ZAWARTOŚĆ ZESTAWU:

  • PS-SB230
  • PS-SB230FI123
  • PS-SB230FI456
  • PS-SBA3 (łącznik rack)
  • PS-SBR (pilot)
  • PS-SBEC (kabel EMCY)

€ 1800.00 (cena nie zawiera podatku VAT i opłat celnych)

ZAPYTAJ O PRODUKTZAPYTAJ O PRODUKT

KOŁA I STOPY

Zestaw kół i stóp przeznaczonych do transportu oraz stabilizacji platformy na podłodze. Kotwiczenie systemu ruchu nie jest wymagane.

€ 134.00 (tax and duty not incl.)

ZAPYTAJ O PRODUKTZAPYTAJ O PRODUKT

DODATKI I AKCESORIA

ROZDZIELNICA

PS-SB230 + PS-SB230FI123 + PS-SB230FI456

Rozdzielnia elektryczna PS-SB230 jest zintegrowanym systemem zasilania i zabezpieczenia dla platform ruchu z serii profesjonalnej. Nowa generacja produktów PS-SB wyposażona jest w autorską elektronikę, wysokiej jakości systemy zabezpieczeń oraz dedykowane oprogramowanie wbudowane, które odpowiada za dystrybucję energii elektrycznej oraz pełni funkcję urządzenia zabezpieczającego i sterującego.

Produkt obsługuje system bezpieczeństwa, dedykowanego pilota i zapewnia bezawaryjne zasilanie dla napędów platformy, został również wyposażony w niezbędne zabezpieczenia obwodów prądu zmiennego i stałego.

Dla wygody i ochrony użytkowników w komplecie dostarczamy dodatkową jednostkę zdalnego sterowania. Pozwala ona na uruchomienie, zaparkowanie oraz na natychmiastowe zatrzymanie platformy ruchowej w przypadku wystąpienia sytuacji awaryjnej.

ZAWARTOŚĆ ZESTAWU:

  • PS-SB230
  • PS-SB230FI123
  • PS-SB230FI456
  • PS-SBA3 (łącznik rack)
  • PS-SBR (pilot)
  • PS-SBEC (kabel EMCY)

€ 1800.00 (cena nie zawiera podatku VAT i opłat celnych)

ZAPYTAJ O PRODUKTZAPYTAJ O PRODUKT

KOŁA I STOPY

Zestaw kół i stóp przeznaczonych do transportu oraz stabilizacji platformy na podłodze. Kotwiczenie systemu ruchu nie jest wymagane.

€ 134.00 (tax and duty not incl.)

ZAPYTAJ O PRODUKTZAPYTAJ O PRODUKT

NASZE OPROGRAMOWANIE

ForceSeatPM jest integralną częścią zakupu wszystkich naszych systemów ruchu. Aplikacja ta pozwala na integrację platform ruchu z grami (lista wspieranych tytułów). Dodatkowe funkcjonalności ForceSeatPM to m.in. możliwość diagnostyki, monitorowania ruchu oraz kompensacji ruchów głowy podczas symulacji z użyciem okularów VR, dzięki wtyczce VR HeadWay. ForceSeatPM umożliwia połączenie z autorskimi aplikacjami za pomocą SDK – ForceSeatMI. Ponadto wszystkie nasze platformy ruchu działają z technologią VR, a ich oprogramowanie jest na bieżąco aktualizowane.

Połączenie swoich własnych aplikacji, obsługa platform ruchu na komputerach z Linux’em lub Raspberry jest możliwa dzięki SDK.

ForceSeatPM wspiera

  • Windows

ForceSeatDI wspiera

  • Windows
  • Raspberry Pi
  • Linux

SDK wspierają*

  • Unity
  • Unreal Engine
  • Matlab & Simulink
  • C/C++/C#
  • Python

*Wsparcie platform ruchu może zostać dodane jeżeli aplikacja UE4/Unity jest modyfikowalna.
