Opis
PLATFORM HIGHLIGHTS
3
ARCHITEKTURA
550
UDŹWIG
61
MIN WYSOKOŚĆ
390
WAGA
PS-3TM-550
3
ARCHITEKTURA
550
WAGA PRODUKTU
61
MAX WAGA UŻYTKOWNIKA
390
WAGA
KEY FEATURES
Precyzja w powtarzalności ruchu
Wysoka zdolność generowania wibracji i niesamowita powtarzalność ruchów
Kompaktowa konstrukcja
Kompaktowe rozmiary oraz niska waga
Bezpieczeństwo
Niezawodna i bezpieczna konstrukcja odporna na awarie elektryczne
Dedykowane oprogramowanie
Zarządzanie platformą ruchu przy użyciu wybranego SDK
Ogromna wydajność
Imponująca dynamika oraz wydajność na najwyższym poziomie
Najcichsze rozwiązanie na rynku
Niezwykle cicha i płynna praca
Technologia VR
Wszystkie nasze systemy ruchu są kompatybilne ze środowiskiem VR
Bezpieczeństwo
Globalne wsparcie techniczne oraz niezawodność pracy</p><p>do 100 000 godzin
MOTION PLATFORM PS-3TM-550
INCREDIBLE MOVEMENT REPEATABILITY
The PS-3TM-550 motion platform is middleweight champion in the 3DoF products family. Motion system was designed for most heavy duty load application where customer requires reliability up to 100 000 working hours. This gives us possiblity of offering service support in machine full life cycle up to 10 years. Used drive technology makes this motion platform one of the most silent solution avaliable on the market.
Customers appreciate this motion platform for its reliability, compact design and impressive movement repeatability. The proven and balanced design allows PS-3TM-550 to work flawlessly in the most difficult systems.
- platforms are suitable for small size open cabin land, speed boat or flight simulators
- platforms are suitable for small and medium size land, speed boat or flight simulators
- small size full cockpit simulation systems
- vehicle training simulators for up to 2 people
- small and medium size military training simulators for up to 2 people
- small and medium size mining equipment simulators
- entertainment simulators up to 2 people
- virtual reality up to 4 people
GENERAL SPECIFICATION
Specyfikacja ruchu
ZAKRES RUCHU
Prędkość
Przyspieszenie
SINGLE DOF
NON-SINGLE DOF
Heave
SINGLE DOF
-0.13, 0.17 m
-5.12, 6.69 in
NON-SINGLE DOF
-0.13, 0.17 m
-5.12, 6.69 in
Prędkość
0.3 m/s
11.8 in/s
Przyspieszenie
3 m/s²
0.3 g
Roll
SINGLE DOF
± 17.2°
NON-SINGLE DOF
-20.1°, 20.1°
Prędkość
45°/s
Przyspieszenie
420°/s²
Pitch
SINGLE DOF
-14.8°, 17.4°
NON-SINGLE DOF
-22.5°, 24.8°
Prędkość
45°/s
Przyspieszenie
500°/s²
Udźwig
Udźwig
550 kg | 1213 lb
Waga produktu
390 kg
Główne wymiary
Szerokość całkowita
1444 mm | 56.8 in
MIN WYSOKOŚĆ
610 mm
Długość całkowita
1554 mm
Wymogi zasilania
Zasilanie
1-fazowe 200-250 VAC
Średnia moc czynna
1426 W
Średnia moc pozorna
2258 VA
Moc szczytowa pozorna
5273 VA
Prąd szczytowy
22 A
Połączenie
USB | Ethernet
ADD-ONS & ACCESSORIES
POWER CABINET
PS-SB230-P3
Power cabinets PS-SB230-P3 are integrated continuous power supply solutions for all our motion platforms. New generation of electrical cabinet is equipped with proprietary design electronics and software. The switch box is responsible for power distribution and acts as safety and control device.
It contains AC and DC fuses and handles remote safety switches also provides power to inverters and motion controller. Design of cabinets allows users to achieve security measures CL class up to SIL(Safety Integrity Level) 3 if required. Additional remote control unit is provided for operator convenience and safety. It allows to start the motion platform, park and stop it immediately in case of emergency situation.
€ 3900.00 (tax and duty not incl.)
ELECTROMAGNETIC SAFETY BRAKES
Zestaw elektromagnetycznych hamulców bezpieczeństwa jest elementem zabezpieczającym, wbudowanym w nasze platformy ruchu. Produkt ten jest niezbędną częścią zestawu zasilającego systemy ruchu i umożliwia utrzymanie odpowiedniego poziomu SIL (poziom nienaruszalności bezpieczeństwa).
€ 600.00 (tax and duty not incl.)
WHEELS AND FEET
Zestaw kół i stóp przeznaczonych do transportu oraz stabilizacji platformy na podłodze. Kotwiczenie systemu ruchu nie jest wymagane.
€ 600.00 (tax and duty not incl.)

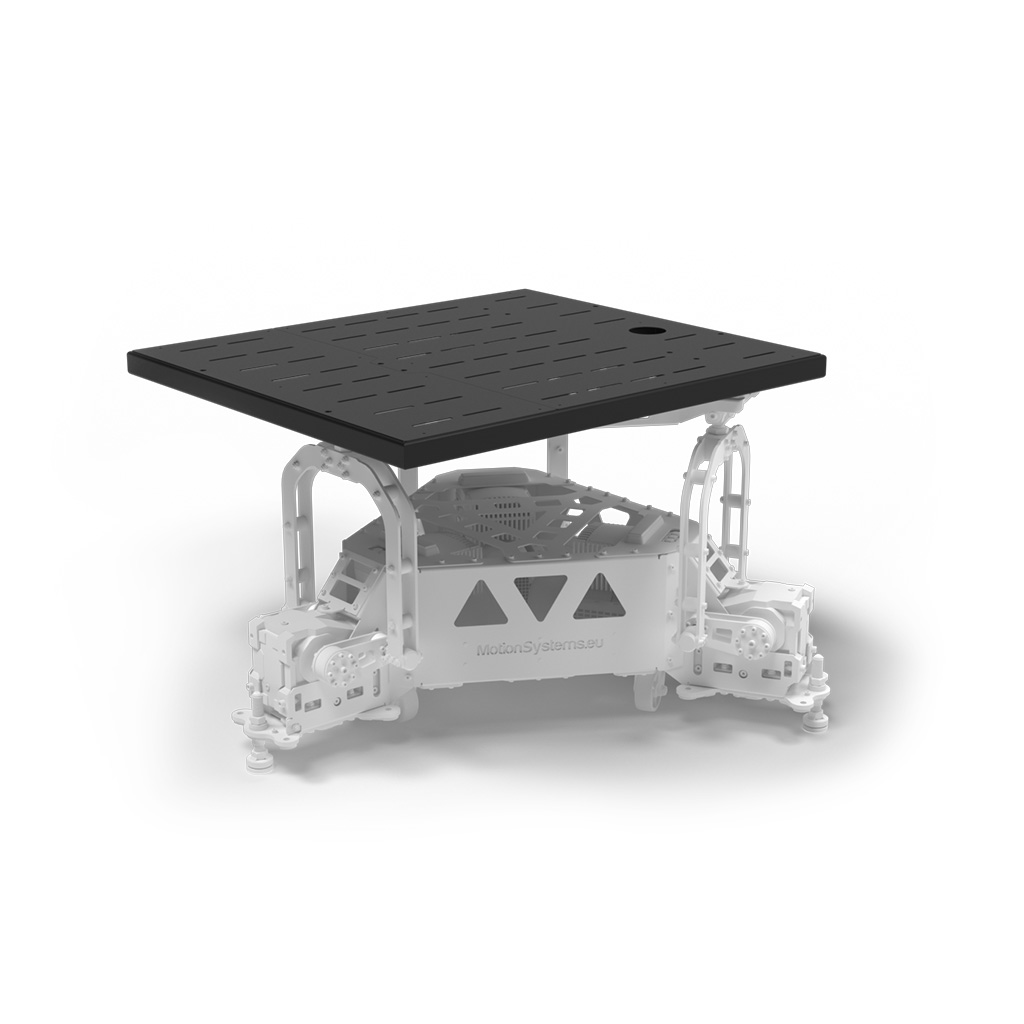

EXTENDED TOP FRAME
Rozszerzona rama górna wyposażona w otwory i uchwyty przeznaczone do bezpośredniego montażu fotela lub kabiny.
€ 1900.00 (tax and duty not incl.)
ADD-ONS & ACCESSORIES
POWER CABINET
PS-SB230
Power cabinets PS-SB230 are integrated continuous power supply solutions for all our motion platforms. New generation of electrical cabinet is equipped with proprietary design electronics and software. The switch box is responsible for power distribution and acts as safety and control device.
It contains AC and DC fuses and handles remote safety switches also provides power to inverters and motion controller. Design of cabinets allows users to achieve security measures CL class up to SIL(Safety Integrity Level) 3 if required. Additional remote control unit is provided for operator convenience and safety. It allows to start the motion platform, park and stop it immediately in case of emergency situation.
€ 3900.00 (tax and duty not incl.)
ELECTROMAGNETIC SAFETY BRAKES
Zestaw elektromagnetycznych hamulców bezpieczeństwa jest elementem zabezpieczającym, wbudowanym w nasze platformy ruchu. Produkt ten jest niezbędną częścią zestawu zasilającego systemy ruchu i umożliwia utrzymanie odpowiedniego poziomu SIL (poziom nienaruszalności bezpieczeństwa).
€ 600.00 (tax and duty not incl.)
WHEELS AND FEET
Zestaw kół i stóp przeznaczonych do transportu oraz stabilizacji platformy na podłodze. Kotwiczenie systemu ruchu nie jest wymagane.
€ 600.00 (tax and duty not incl.)
EXTENDED TOP FRAME
Rozszerzona rama górna wyposażona w otwory i uchwyty przeznaczone do bezpośredniego montażu fotela lub kabiny.
€ 1900.00 (tax and duty not incl.)
EXAMPLE OF IMPLEMENTATION
3DOF PROFESSIONAL FLIGHT SIMULATOR TRAINER DEVELOPED IN COLLABORATION WITH THE BOT-AIRCRAFT COMPANY
NASZE OPROGRAMOWANIE
ForceSeatPM jest integralną częścią zakupu wszystkich naszych systemów ruchu. Aplikacja ta pozwala na integrację platform ruchu z grami (lista wspieranych tytułów). Dodatkowe funkcjonalności ForceSeatPM to m.in. możliwość diagnostyki, monitorowania ruchu oraz kompensacji ruchów głowy podczas symulacji z użyciem okularów VR, dzięki wtyczce VR HeadWay. ForceSeatPM umożliwia połączenie z autorskimi aplikacjami za pomocą SDK – ForceSeatMI. Ponadto wszystkie nasze platformy ruchu działają z technologią VR, a ich oprogramowanie jest na bieżąco aktualizowane.
Połączenie swoich własnych aplikacji, obsługa platform ruchu na komputerach z Linux’em lub Raspberry jest możliwa dzięki SDK.
ForceSeatMI wspiera
- Windows
ForceSeatDI wspiera
- Windows
- Raspberry Pi
- Linux
SDK wspierają*
- Unity
- Unreal Engine
- Matlab & Simulink
- C/C++/C#
- Python
